Isto é OBO.
Conduzindo eletricidade. Transmitindo dados. Controlando energia.
Os leitos para cabos desempenham um papel essencial na infraestrutura elétrica, e a OBO Bettermann se destaca ao oferecer soluções completas, seguras e versáteis para diferentes tipos de instalações. Mais do que sustentar os cabos, nossos sistemas organizam e protegem a rede elétrica com eficiência, contribuindo para a durabilidade, a segurança e o desempenho dos projetos.
Projetados para atender às mais diversas exigências técnicas, nossos sistemas oferecem soluções completas para instalações prediais, industriais e ambientes com condições extremas. A OBO disponibiliza uma linha abrangente com modelos de leitos soldados, rebitados e verticais, todos pensados para oferecer praticidade na instalação, aproveitamento otimizado de espaço e resistência mecânica superior.
Cada leito é desenvolvido com foco em desempenho e segurança, sendo submetido a rigorosos testes em nosso Centro de Testes BET. Com certificações internacionais, garantimos confiabilidade e qualidade em todas as etapas do projeto.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
DIFERENCIAIS

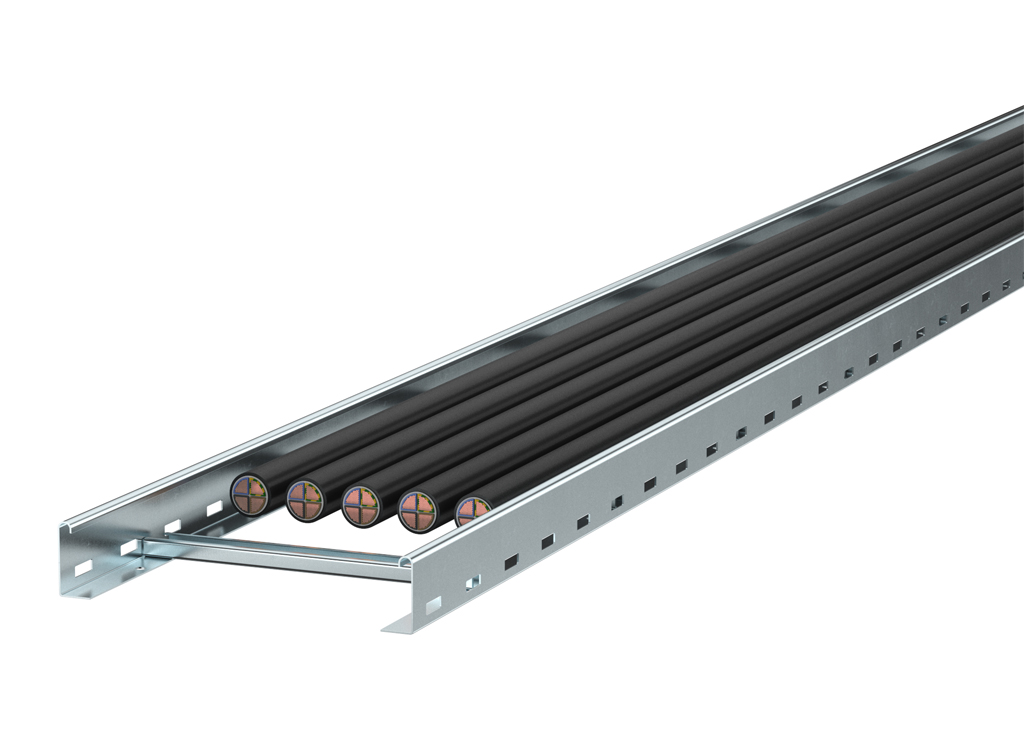

ALTA RESISTÊNCIA
Os leitos da OBO são projetados para entregar resistência e confiabilidade em aplicações diversas. Os modelos soldados garantem conexão robusta entre degraus e base para suportar altas cargas, já os rebitados aliam praticidade com rigidez estrutural.

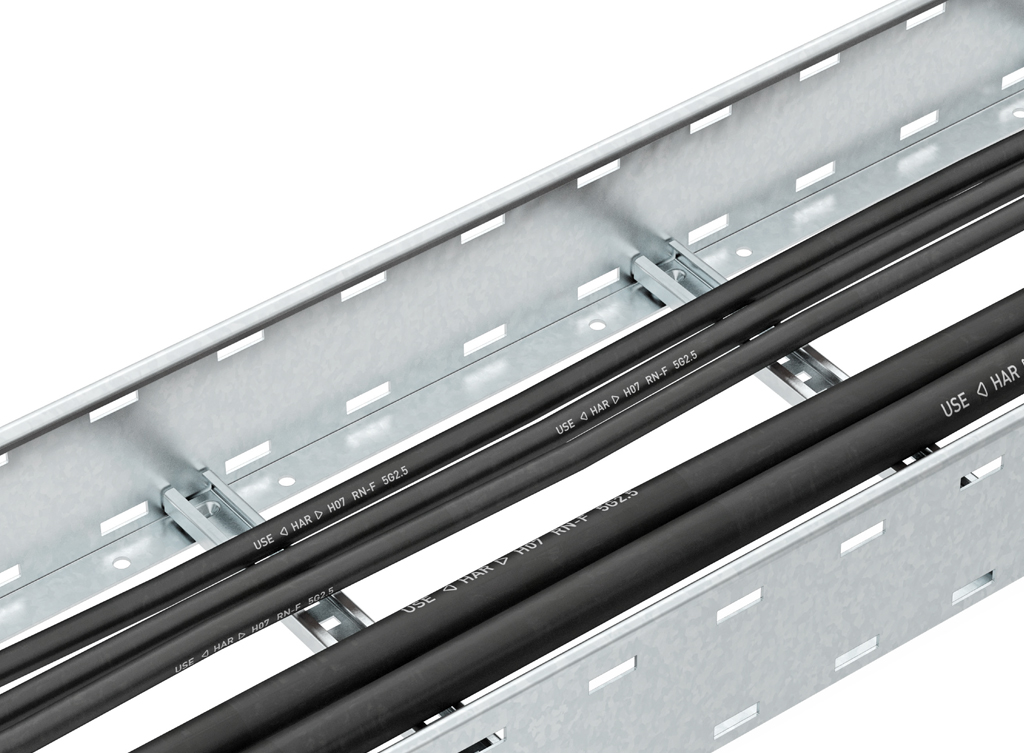

ESPAÇO OTIMIZADO
A configuração dos perfis e degraus proporciona amplo espaço interno, facilitando o roteamento de múltiplos cabos e a separação de circuitos. Isso se reflete em uma instalação mais limpa, segura e organizada.

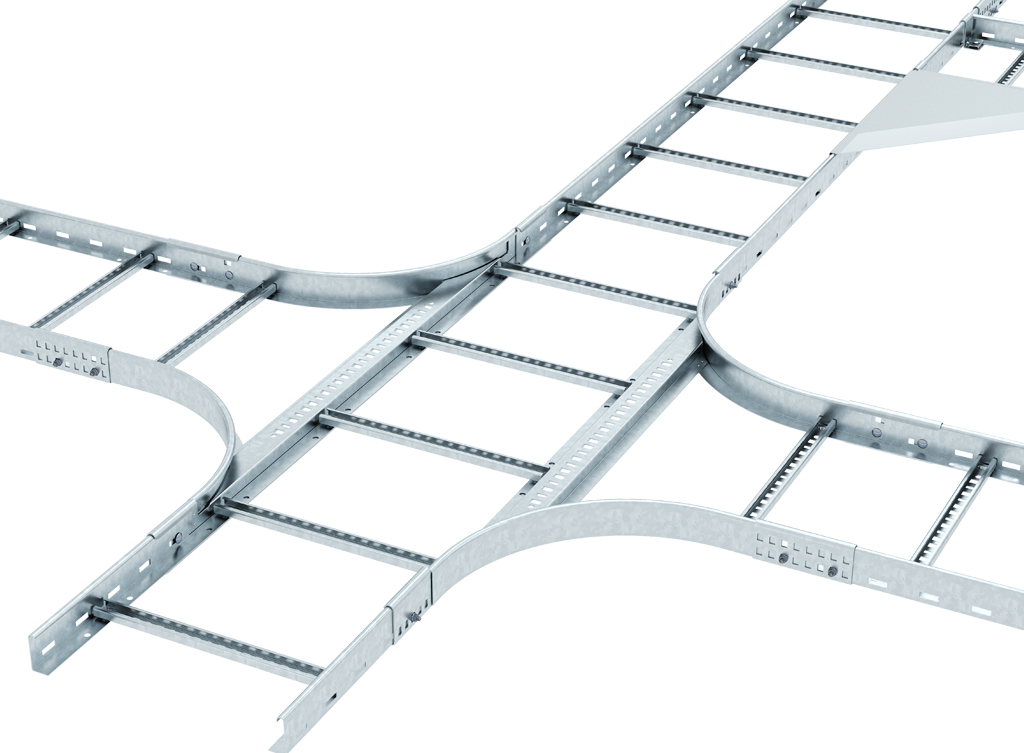

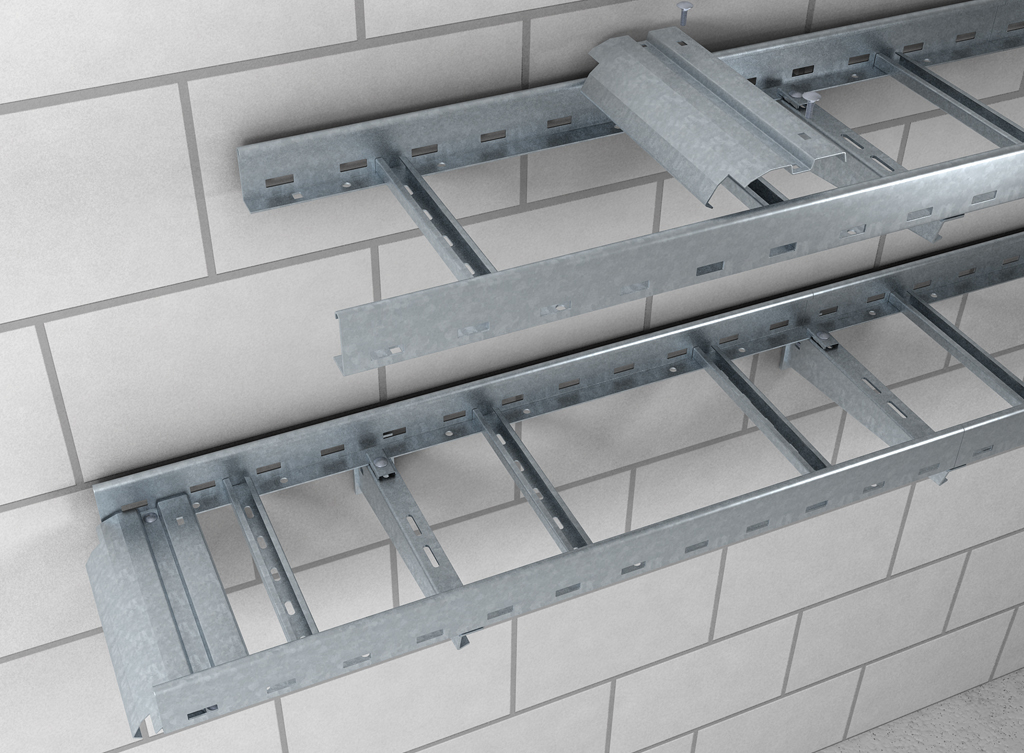

INSTALAÇÃO VERSÁTIL
Projetados para diferentes formas de montagem, os leitos OBO permitem instalação horizontal, vertical ou suspensa. A engenharia dos componentes garante facilidade na fixação em paredes, tetos e estruturas metálicas.

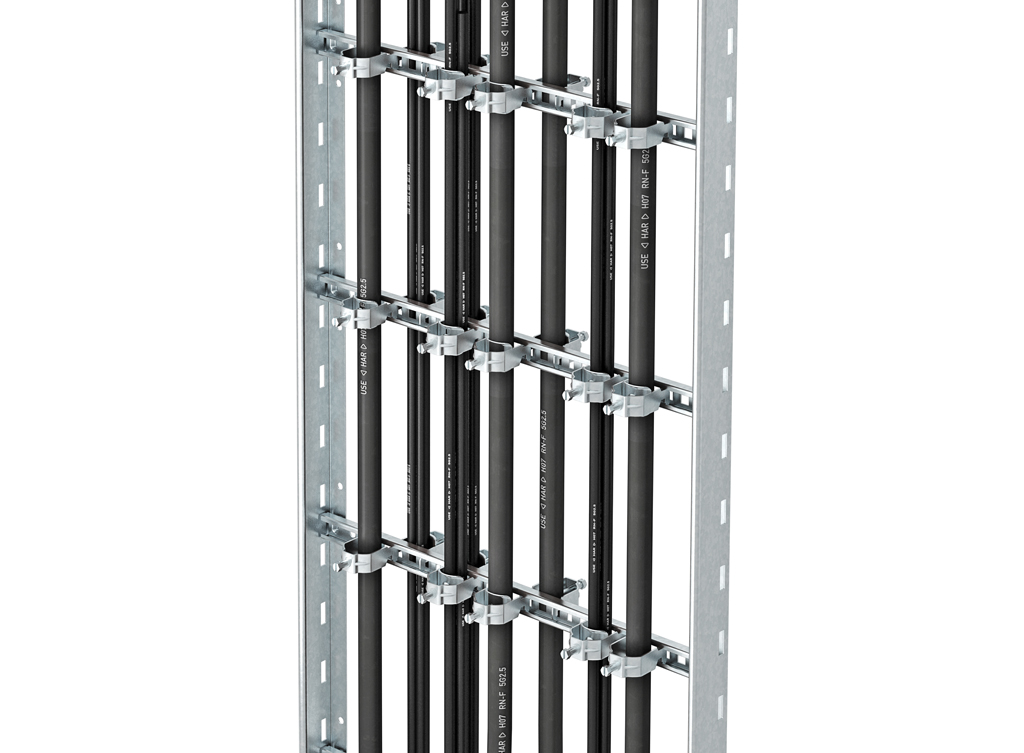

FIXAÇÃO EFICIENTE
Os sistemas OBO aceitam abraçadeiras em ambos os lados dos degraus, permitindo fixação rápida e segura dos cabos sem a necessidade de perfurações adicionais.

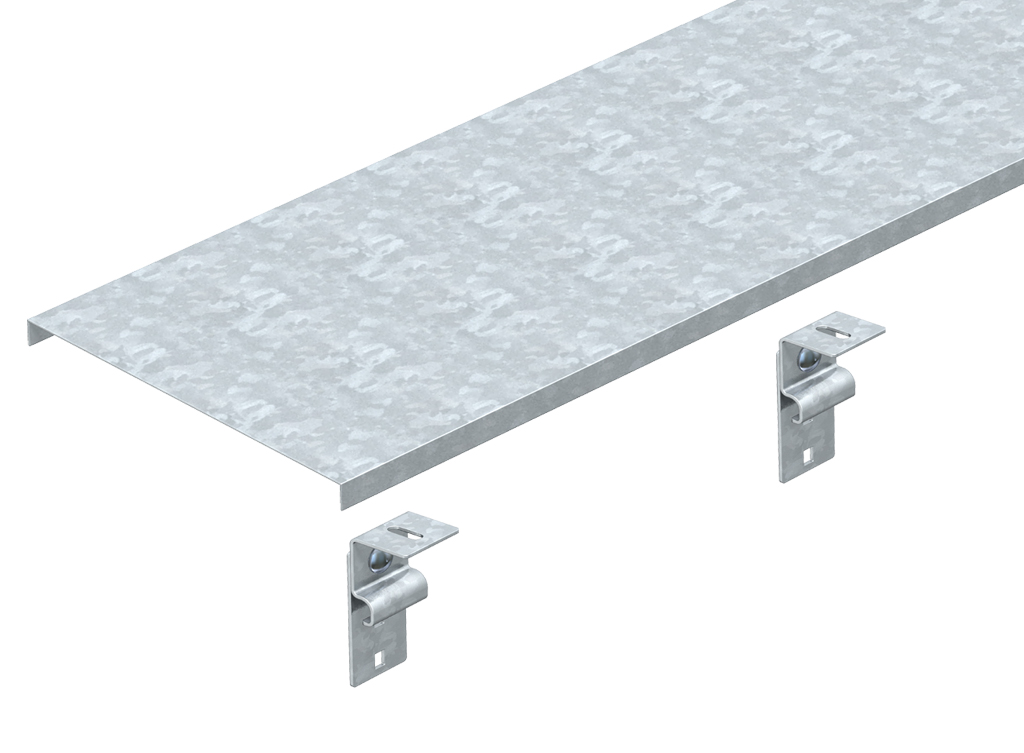

PROTEÇÃO ADICIONAL
Para instalações horizontais expostas, tampas metálicas opcionais protegem os cabos contra sujeira, impactos e intempéries, aumentando a vida útil do sistema.
INTEGRAÇÃO TOTAL
A perfuração contínua nos perfis laterais e degraus dos leitos e acessórios facilita a integração com toda a linha de conectores, suportes e abraçadeiras da OBO.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
MODELOS
A linha de leitos para cabos da OBO Bettermann é composta por três categorias principais, com modelos específicos para cada tipo de aplicação:
Leitos Soldados: alta robustez estrutural e capacidade de carga para ambientes exigentes.
Leitos Rebitados: estrutura leve com excelente ventilação para ambientes internos.
Leitos Verticais: soluções otimizadas para encaminhamento vertical de cabos em diferentes níveis.
Cada tipo foi projetado com foco na performance mecânica, praticidade de montagem e durabilidade, com ampla variedade de materiais e acabamentos.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
INSTALAÇÃO

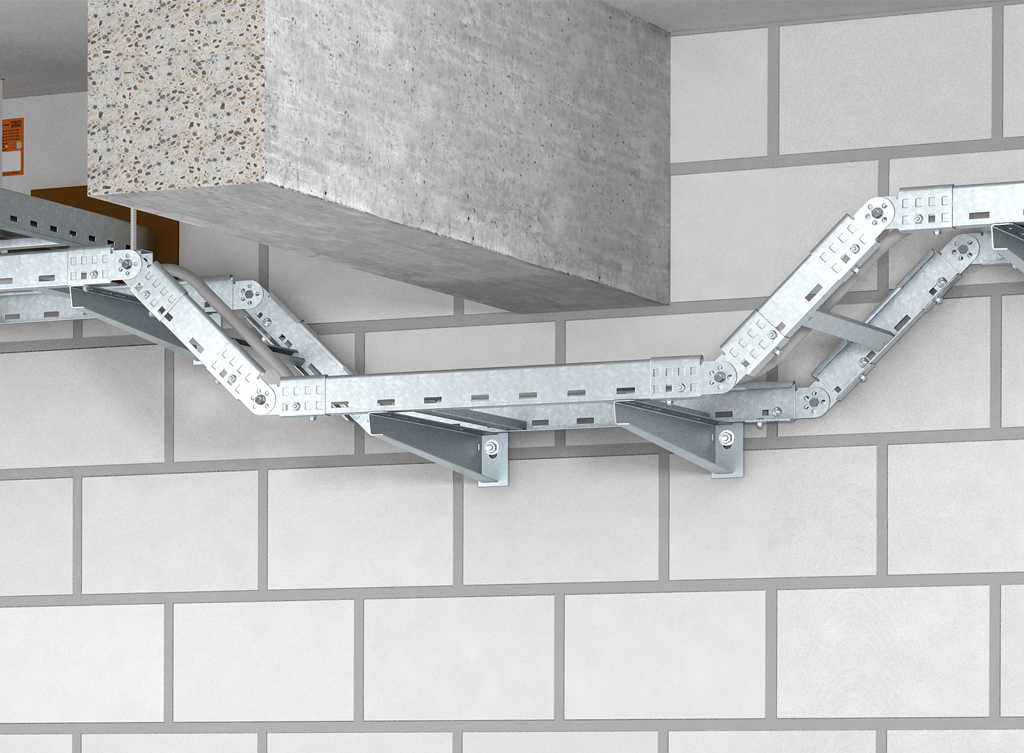

Curvas em desníveis:
Permite a execução de subidas e descidas no trajeto dos leitos, utilizando conectores ajustáveis para contornar vigas ou outros obstáculos da estrutura.
Conexão reta entre leitos:
Permite a junção de trechos em linha reta com o uso de conectores do tipo LVG, mantendo o alinhamento e a continuidade do sistema de leitos.

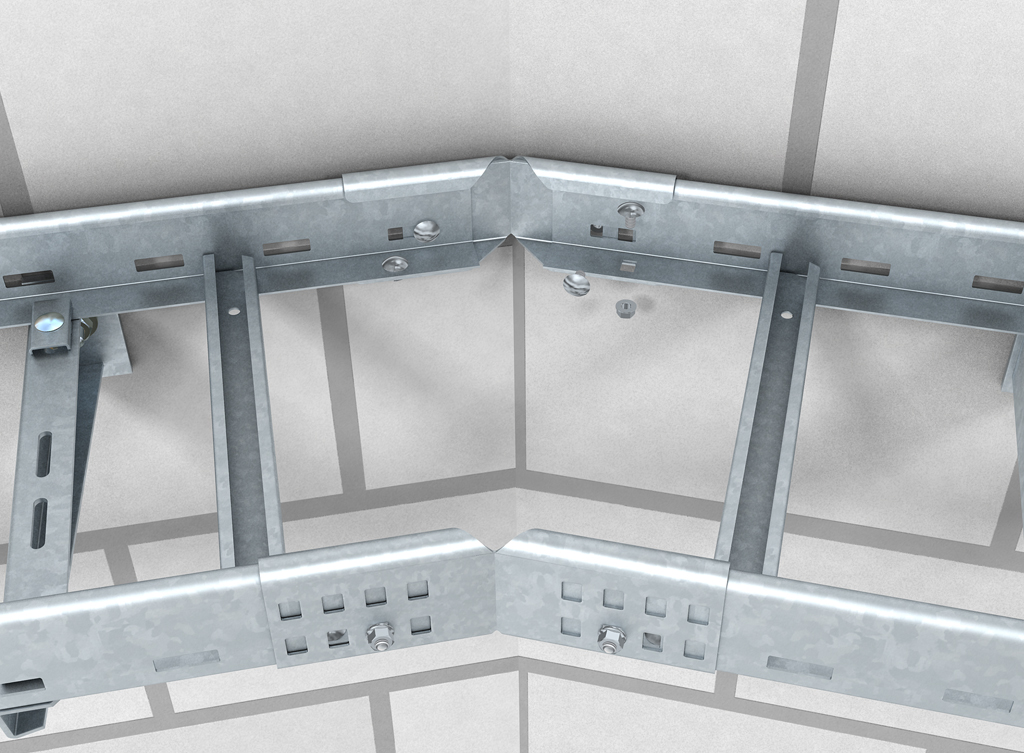

Curva horizontal entre leitos:
Permite a mudança de direção dos leitos em ângulo, usando conectores retos e angulares do tipo LWVG. Ideal para ajustar o trajeto em esquinas, paredes ou mudanças de alinhamento lateral.

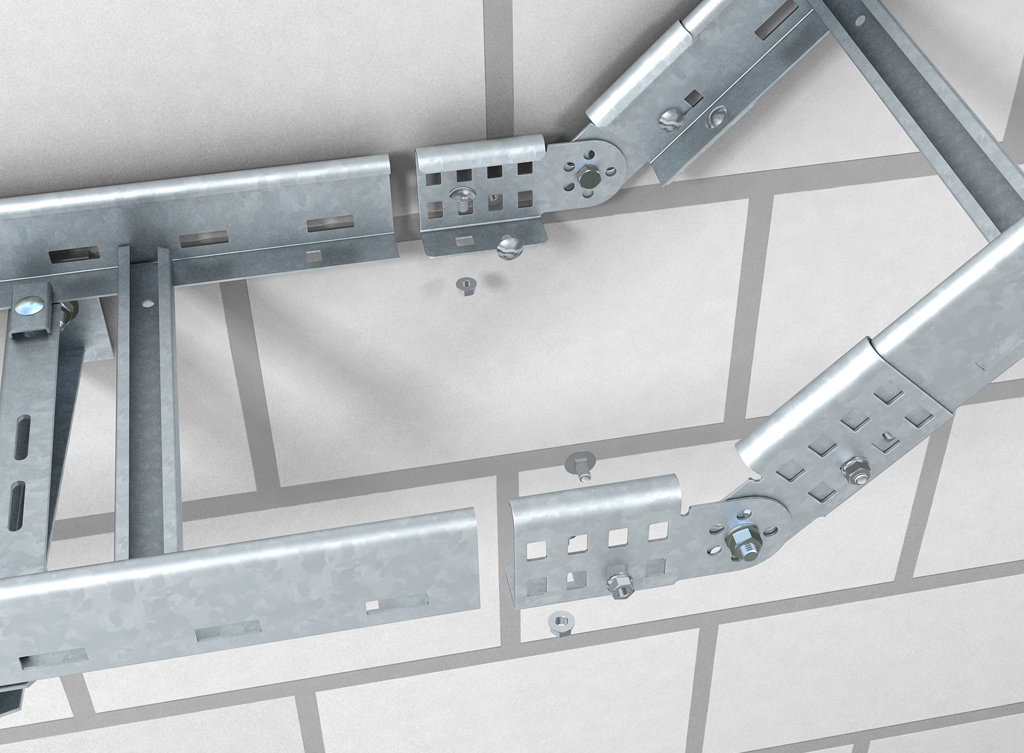

Curva vertical entre leitos:
Permite a transição de direção para cima ou para baixo no trajeto dos leitos, com o uso de conectores ajustáveis do tipo LGVG. Ideal para adaptar a instalação a diferentes níveis ou desníveis verticais.

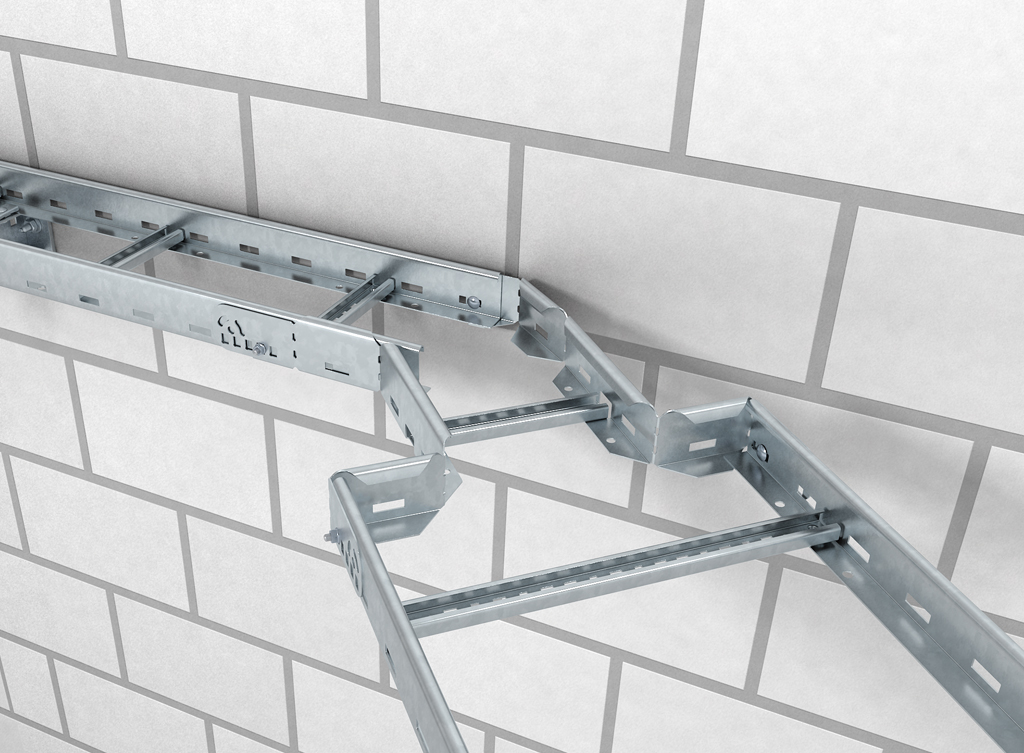

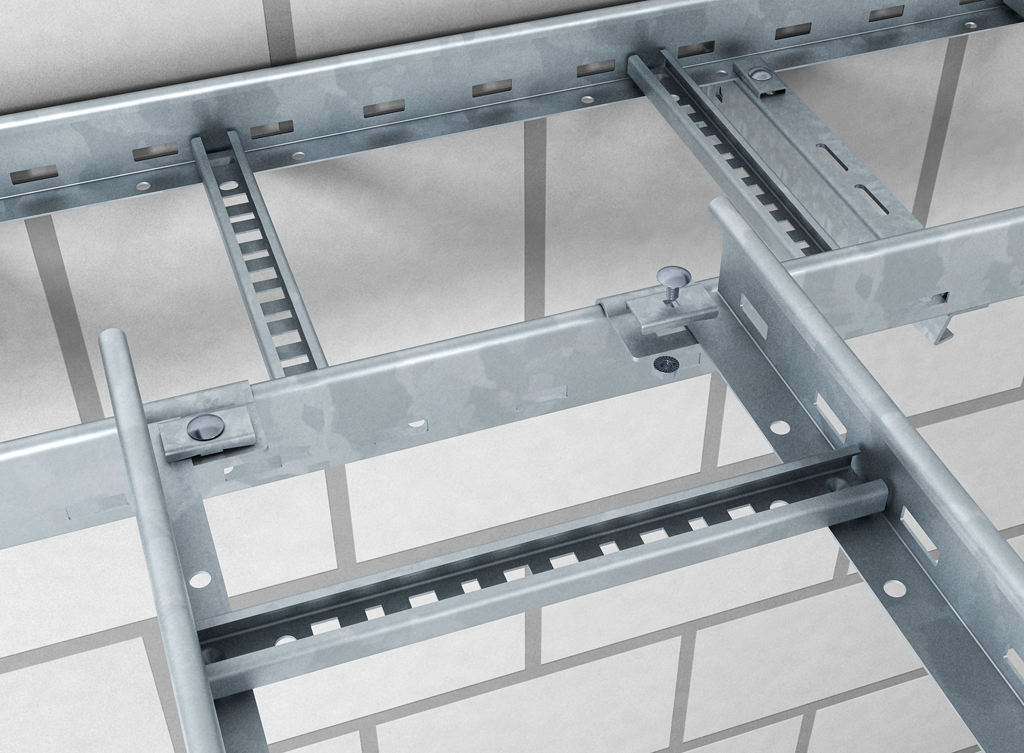

Derivação em T com desnível:
Permite criar uma saída lateral em T entre dois leitos posicionados em alturas diferentes. A fixação é feita com o uso de cantoneiras do tipo LAW, garantindo estabilidade e alinhamento entre os níveis.

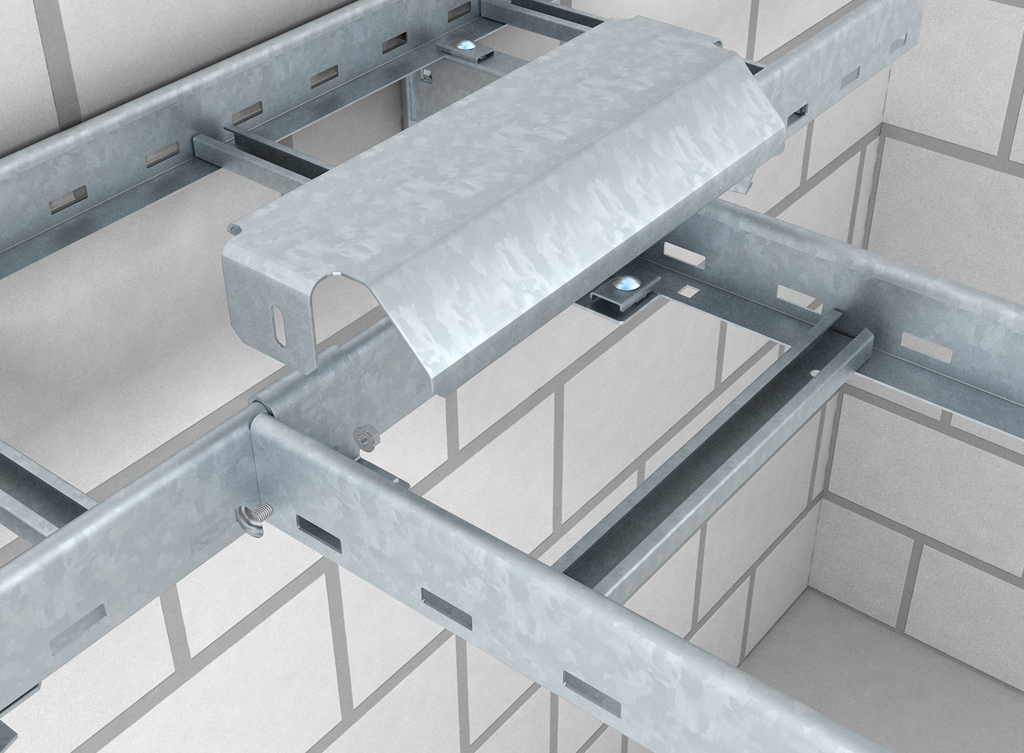

Derivação em T com placa de apoio:
Permite criar uma derivação lateral em T entre leitos no mesmo nível. A placa de apoio LALB aumenta a área de sustentação e protege os cabos. É recomendada a inclusão de suportes adicionais na região da saída.

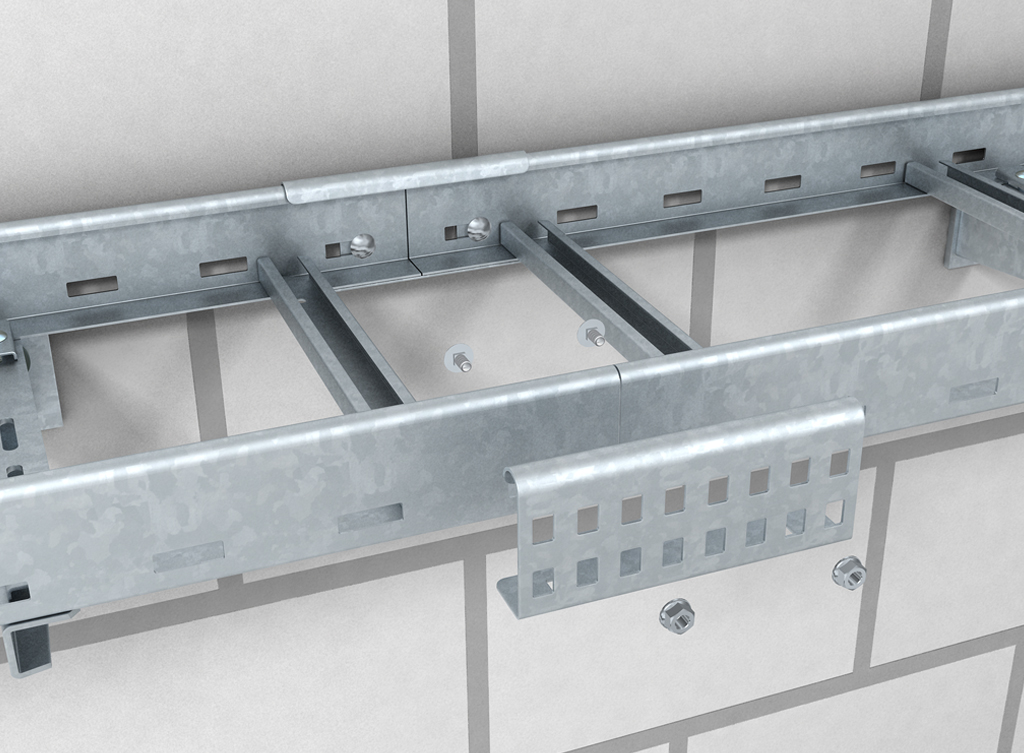

Saída vertical de cabos:
Utiliza-se a placa de saída LAB para ampliar a área de apoio dos cabos que seguem em direção vertical, oferecendo também proteção mecânica durante a transição.

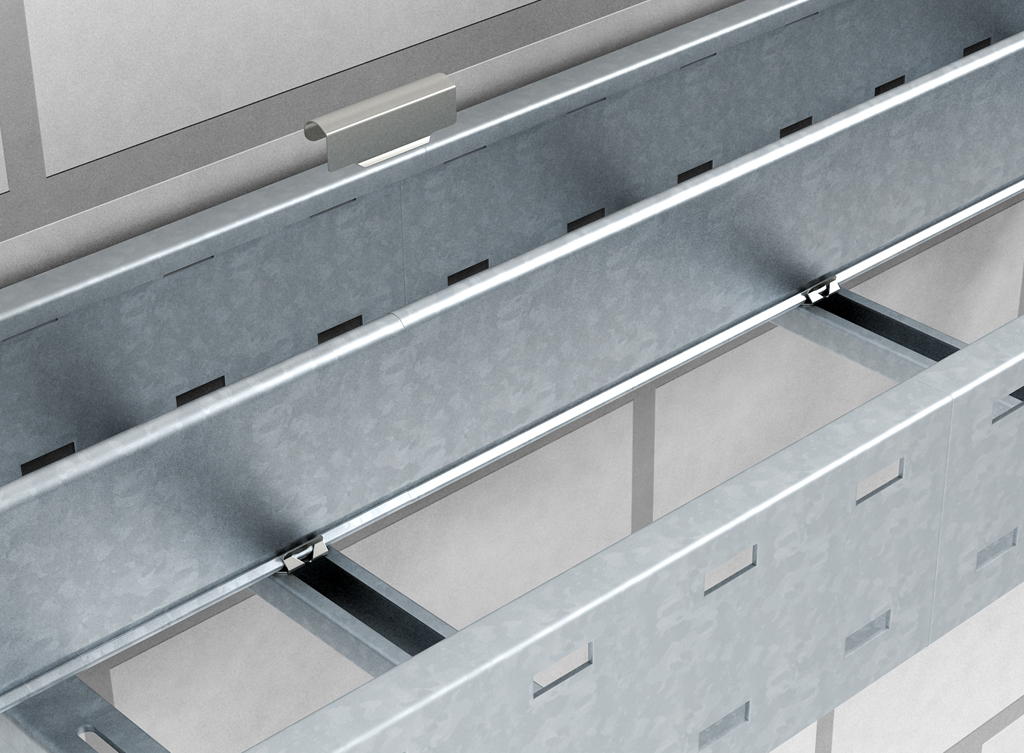

Fixação do divisor sem parafuso:
Permite instalar o divisor interno nos leitos sem uso de parafusos, utilizando presilhas de fixação do tipo KS KL.
Fixação do divisor com parafuso:
Permite instalar o divisor TSG utilizando parafusos nos degraus perfurados dos leitos, garantindo fixação segura e estável.

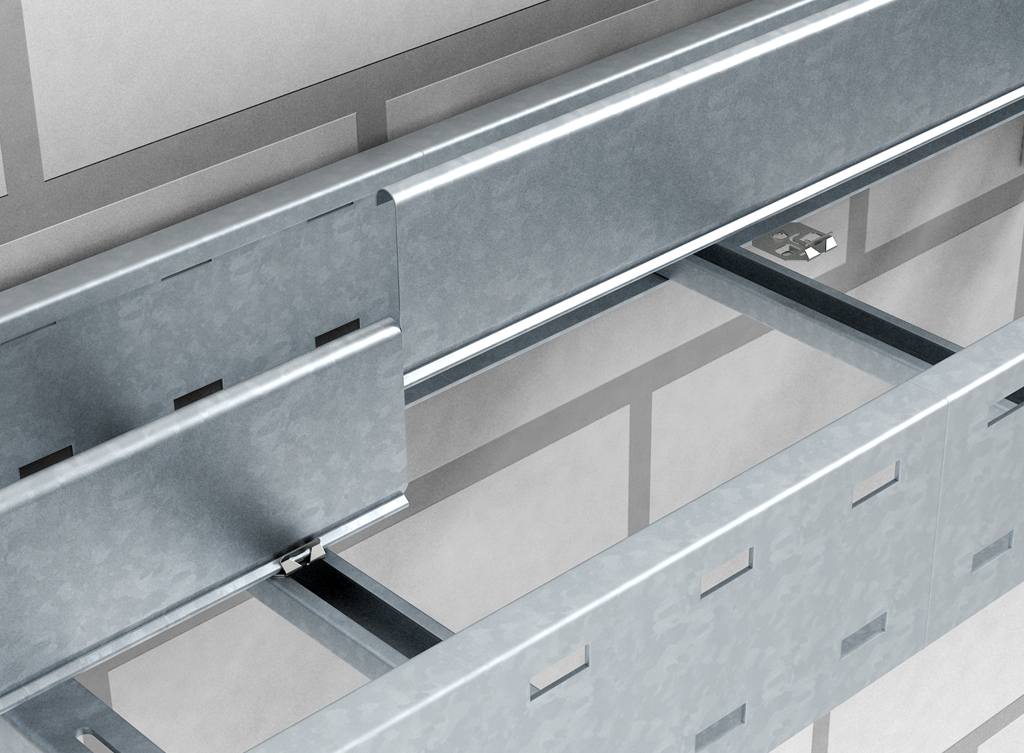

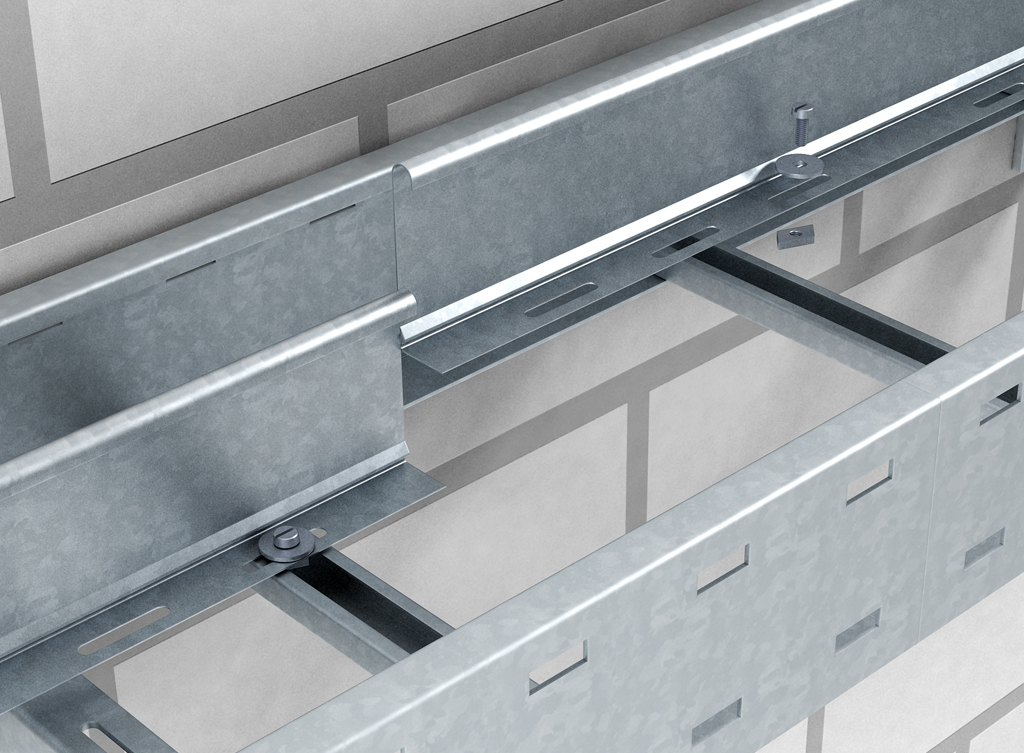

Conexão reta de divisores:
Permite unir divisores internos em linha reta, sem uso de parafusos, utilizando o modelo TSGV nos leitos para cabos.

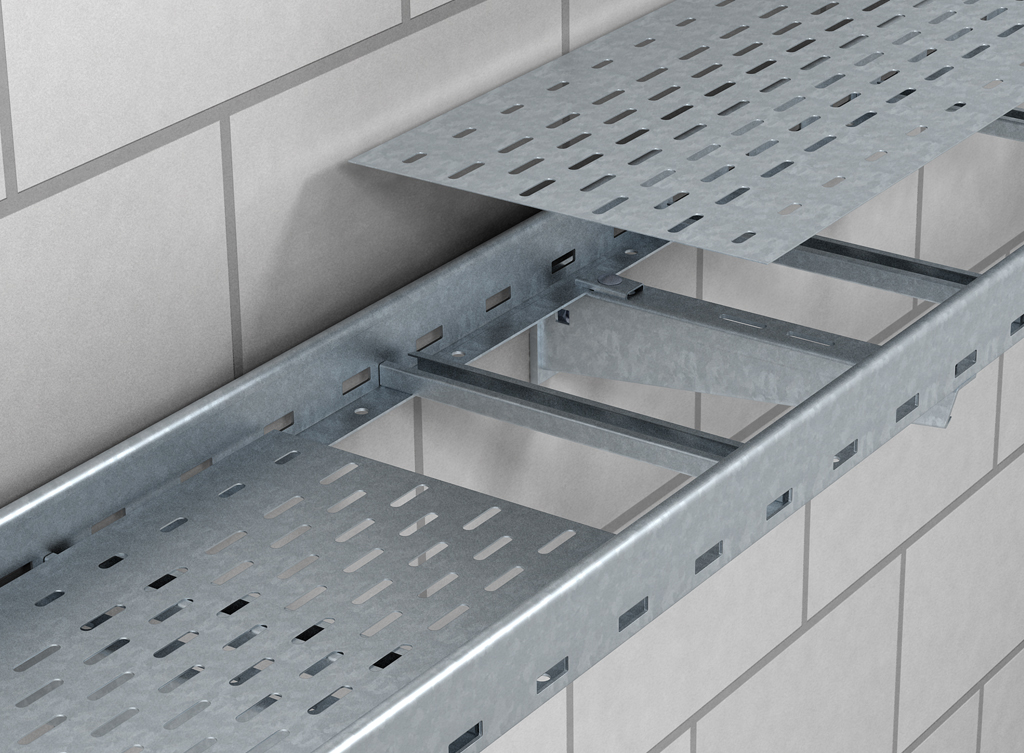

Instalação da placa de fundo:
Utiliza placas do tipo ELB-L para criar uma base metálica contínua entre os degraus, melhorando o apoio e a distribuição dos cabos.

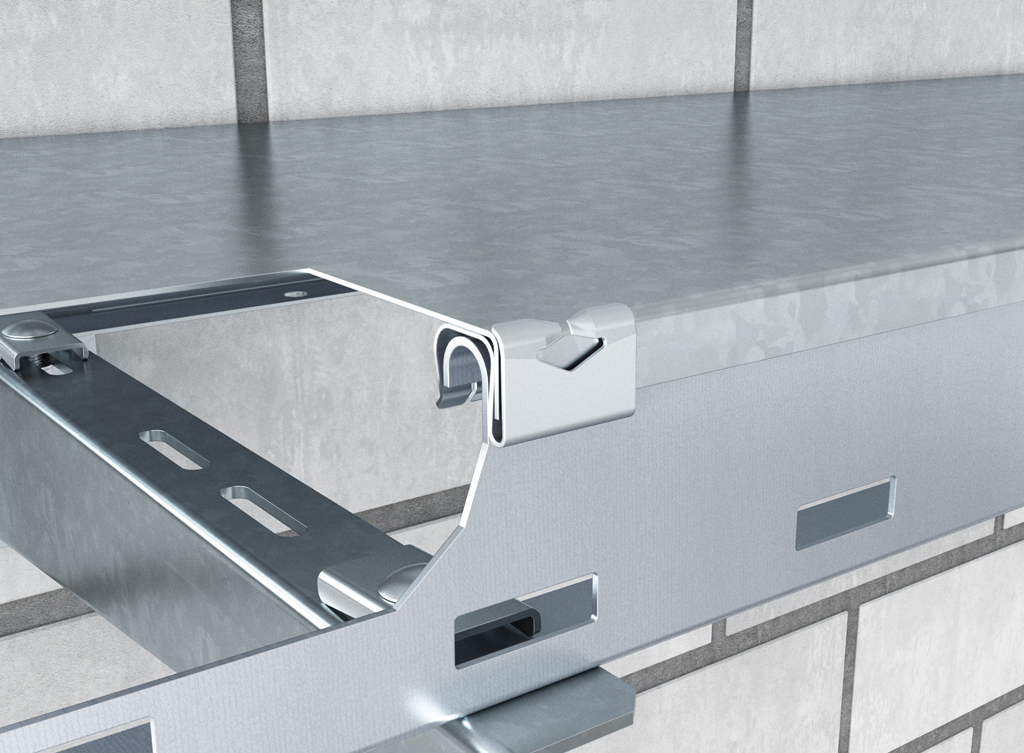

Fixação da tampa:
As tampas dos leitos e eletrocalhas podem ser fixadas com os fechos do tipo DK DRLU A2, garantindo mais segurança e proteção aos cabos.

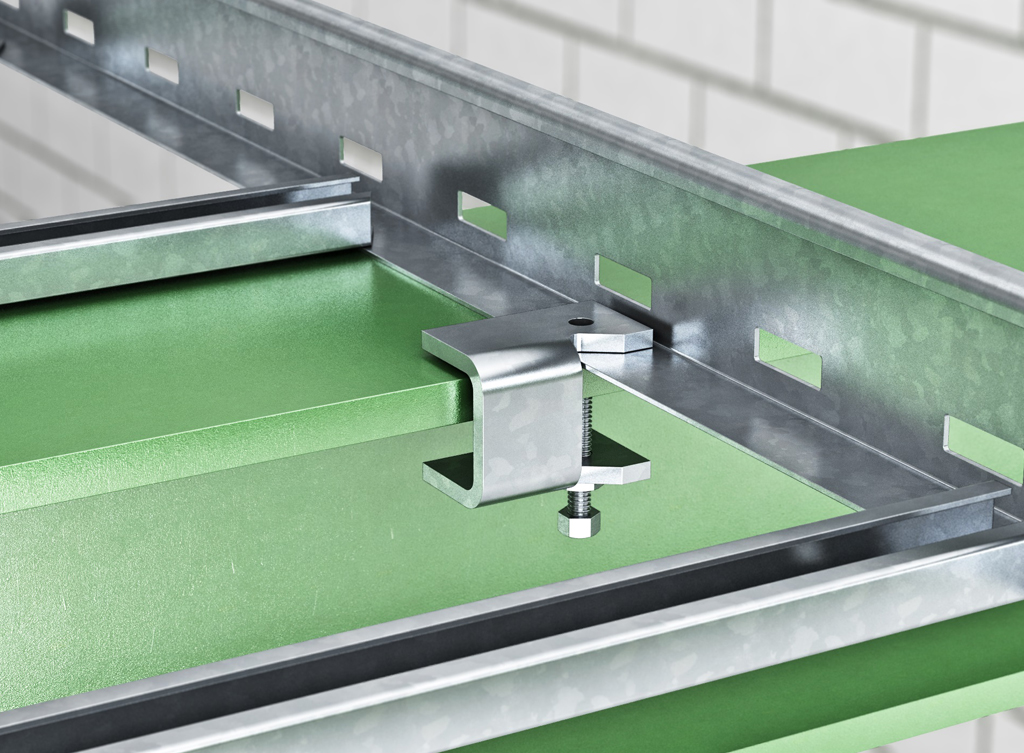

Fixação direta do leito:
O acessório KLL permite prender o leito diretamente sobre vigas metálicas, garantindo fixação firme sem necessidade de suportes adicionais.

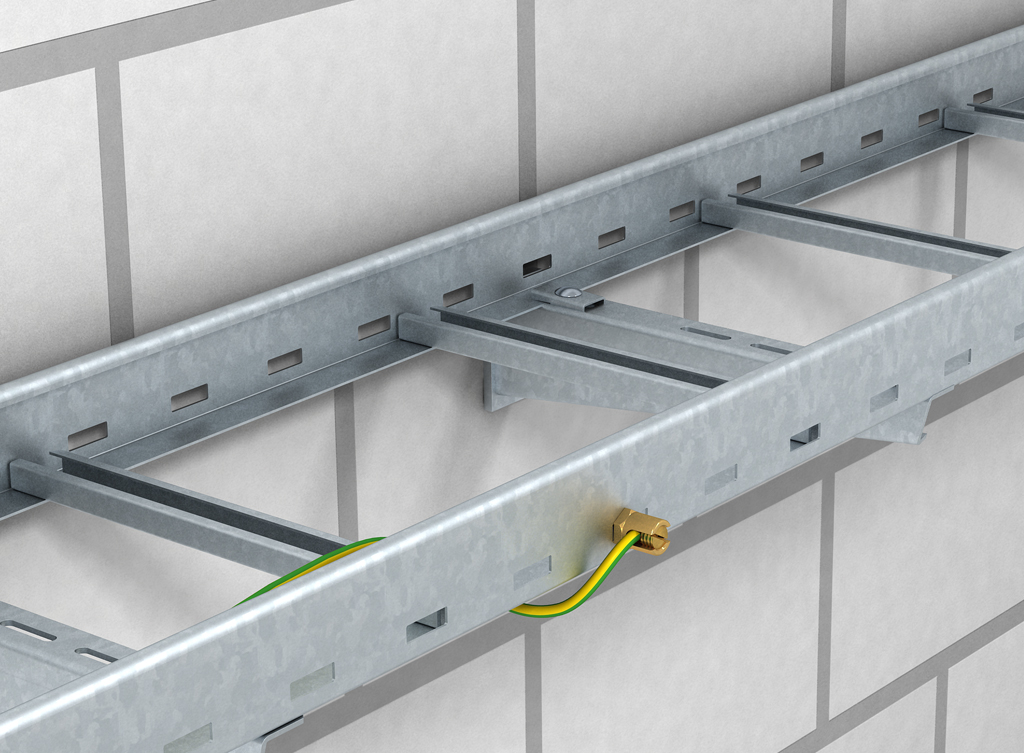

Conexão de aterramento:
Terminal utilizado para fixar o fio de equipotencialização ao sistema de leitos, garantindo a continuidade elétrica e a segurança da instalação.

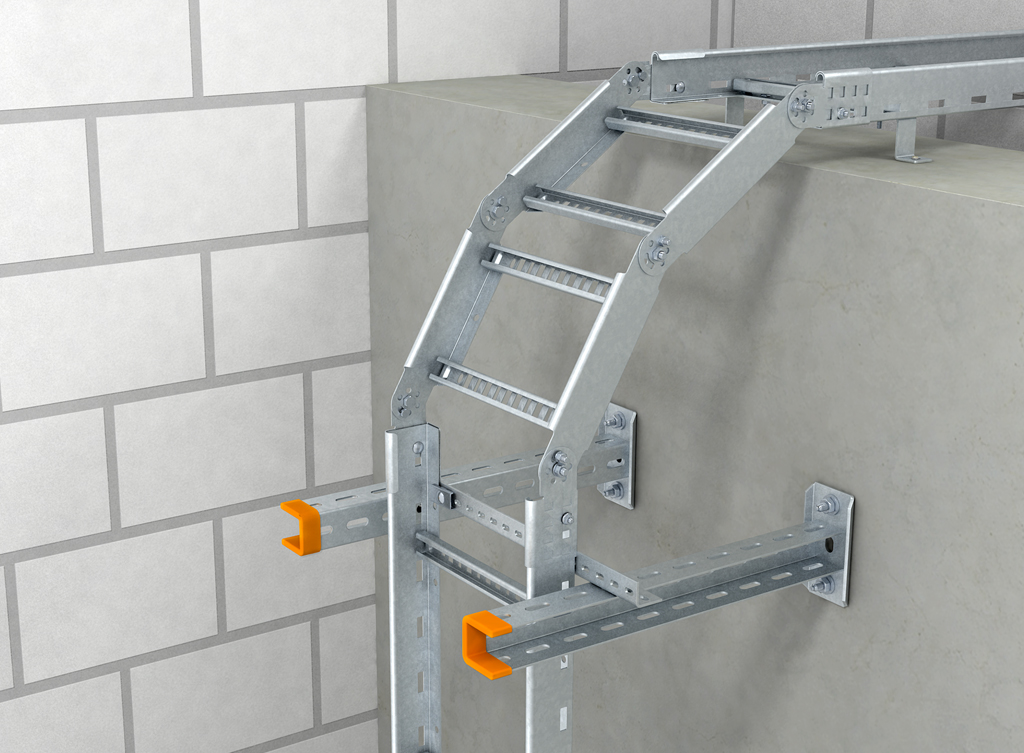

Curva vertical ajustável:
Permite adaptar o trajeto vertical dos leitos com o uso de acessórios do tipo LGBE e conectores ajustáveis, ideal para vencer desníveis de altura na instalação.
Derivação em T lateral:
Permite criar uma ramificação lateral no leito com o uso da peça em T do tipo LAA, direcionando os cabos para outro caminho de forma organizada.

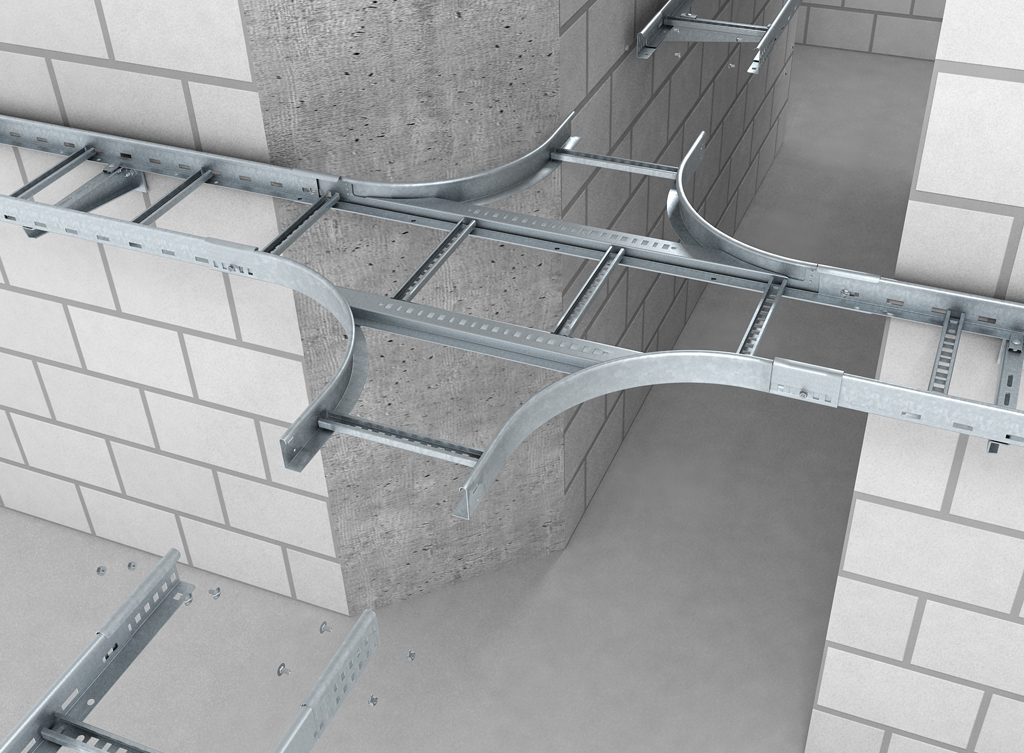

Derivação em T dupla (simétrica):
Permite instalar duas peças em T do tipo LAA no leito para criar uma ramificação cruzada simétrica, direcionando os cabos para ambos os lados de forma equilibrada.
Montagem de derivação em T:
Utiliza a peça do tipo LT para criar uma ramificação lateral simples no trajeto dos leitos, direcionando os cabos para uma nova linha.

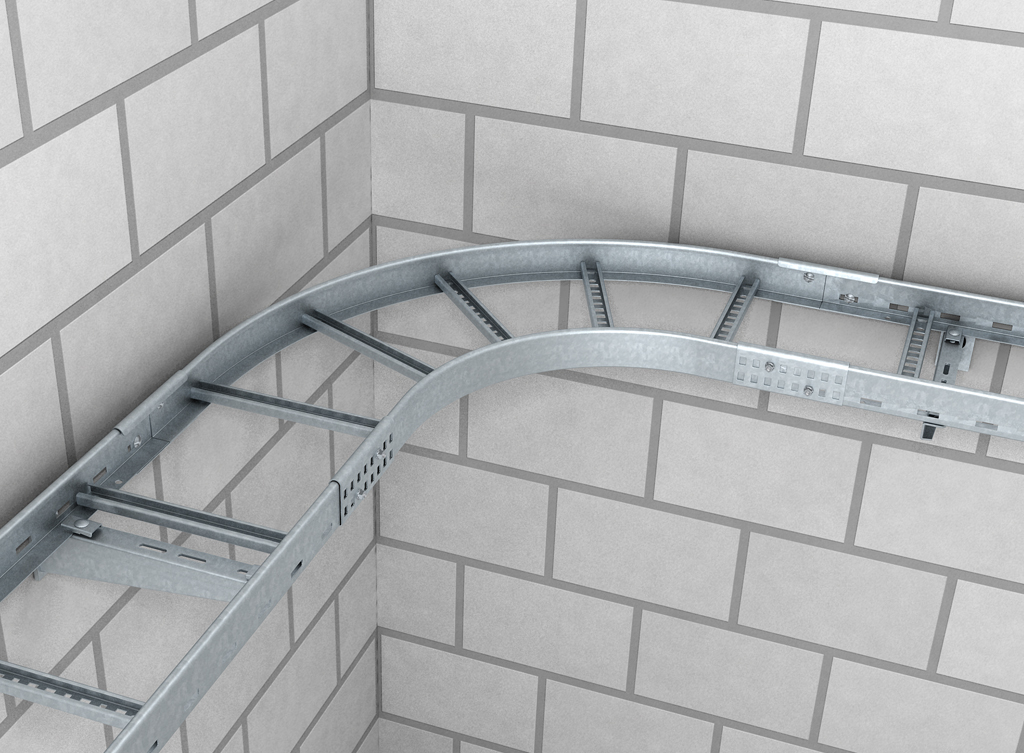

Curva horizontal de 90°:
Realiza a conexão entre dois leitos formando um ângulo reto, com o uso da curva horizontal do tipo LB 90. Ideal para mudanças de direção no mesmo nível.
Derivação com conector multifuncional:
Permite criar uma saída lateral no leito utilizando o conector multifuncional do tipo LMFV, com montagem prática e adaptável a diferentes direções.

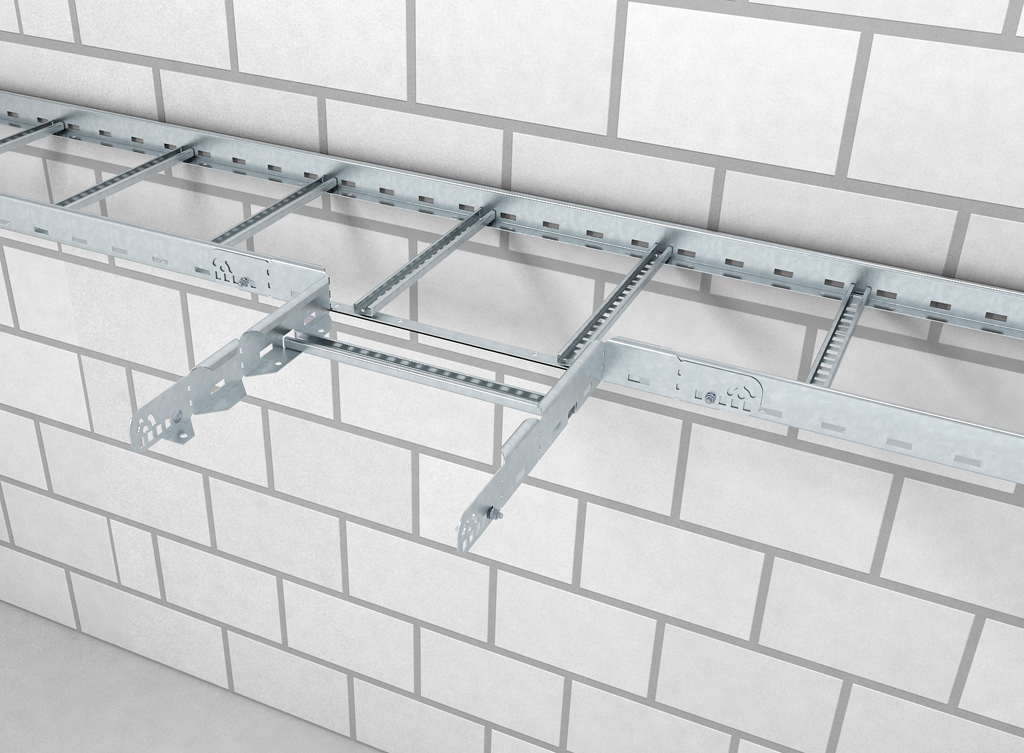

Redução com conector multifuncional:
Permite realizar reduções no trajeto dos leitos, inclusive com ângulo de 45°, utilizando o conector multifuncional do tipo LMFV de forma prática e ajustável.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!

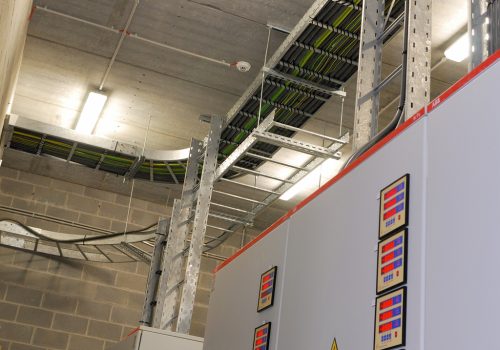

APLICAÇÃO
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
TESTES
Os leitos para cabos são submetidos ao rigoroso centro de testes da OBO Bettermann, o que garante a alta qualidade e durabilidade dos materiais.
O teste de corrosão consiste na aplicação de um spray salino com dióxido de enxofre, verificando a capacidade do leito de resistir à corrosão quando exposto a ambientes agressivos.
0 0 0 0 0 0 0
A resistência do material é medida através de testes de impactos IK, onde são utilizados gotas, pêndulos e martelos para atingir o produto em diferentes velocidades e forças, verificando a qualidade dos leitos.
0 0 0 0 0 0 0
CENTRO DE TESTES BET
No Centro de Testes BET, a OBO realiza simulações dos pesos que os leitos precisam suportar continuamente, avaliando a capacidade máxima de carga, a resistência à poeira e à corrosão. Como fornecedora de Sistemas de Bandejamento para Cabos, a OBO prioriza a segurança, garantindo a qualidade e durabilidade dos produtos.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
LEITOS SOLDADOS PARA CABOS
Os leitos soldados da OBO Bettermann oferecem altíssima resistência mecânica, sendo a solução ideal para ambientes industriais e aplicações com grande volume de cabos. Com degraus soldados diretamente à base dos perfis laterais, a estrutura garante uma conexão firme e segura, mesmo sob cargas pesadas e extensões elevadas.

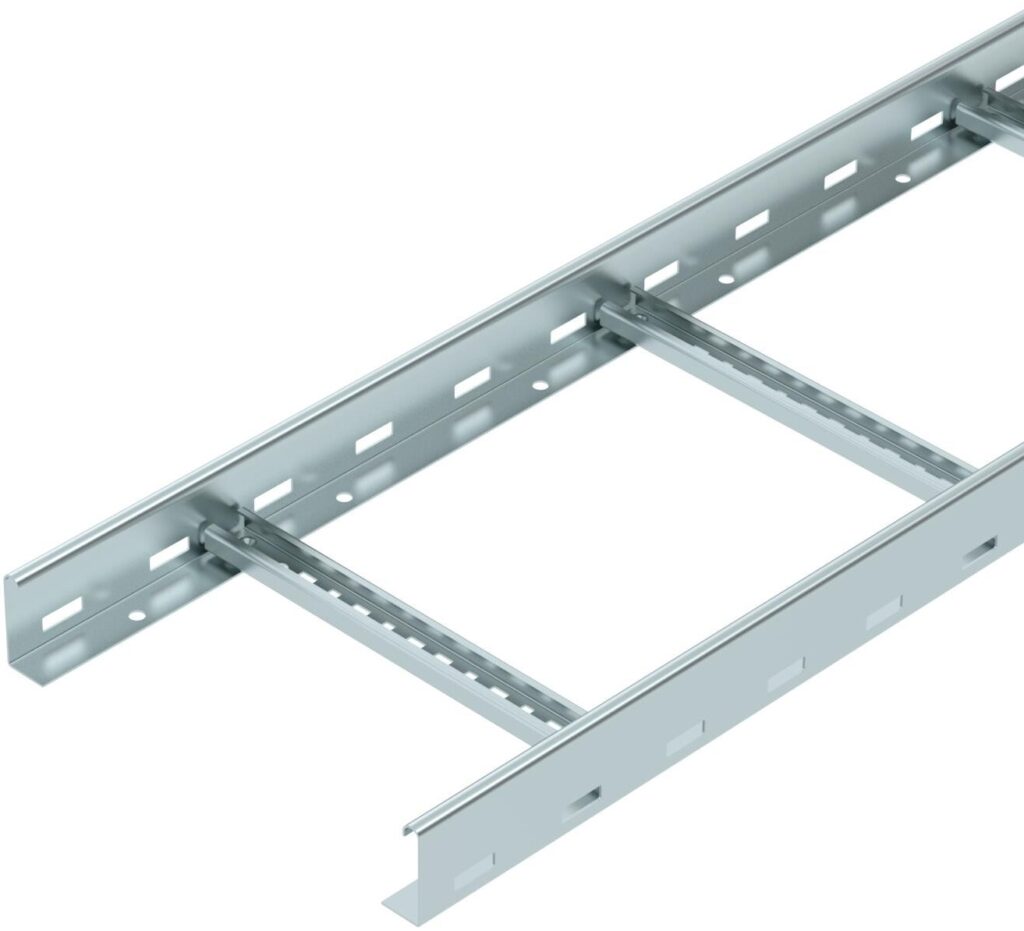

LCIS – Leito Soldado Leve
Leito para aplicações horizontais com carga leve a moderada. Possui perfuração contínua nos perfis laterais e degraus reforçados, permitindo montagem prática com alta compatibilidade de acessórios.
Alturas disponíveis: 60 mm e 110 mm.
Larguras: 200 mm a 600 mm
Degraus em perfil C perfurado e reforçado.
Conexão por parafuso.
Montagem em parede ou teto sobre suportes.
Comprimentos: 3 ou 6 metros.
Disponível com diversos acabamentos: galvanizado a fogo, pré-zincado e inox A2/A4.

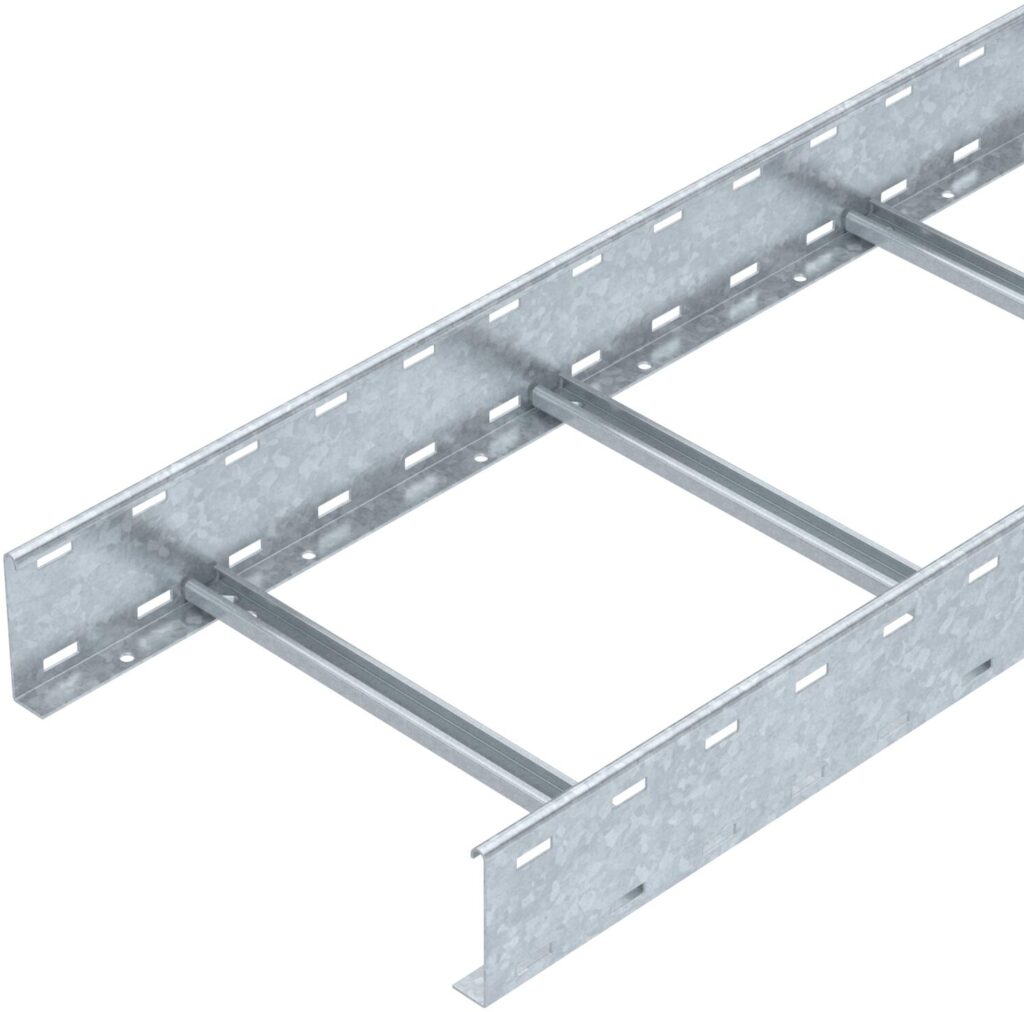

SLCS – Leito Soldado para Carga Pesada
Projetado para aplicações industriais de alta exigência. Apresenta estrutura robusta com degraus reforçados sem perfuração, ideal para grandes concentrações de cabos e ambientes agressivos.
- Altura: 110 mm.
- Larguras de até 1.200 mm.
- Degraus tipo C reforçados sem perfuração.
- Perfis laterais com perfuração contínua.
- Capacidade de carga: até 400 kg por metro.
- Acabamento em galvanização a fogo ou especial com proteção anticorrosiva elevada (FTSO).
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!

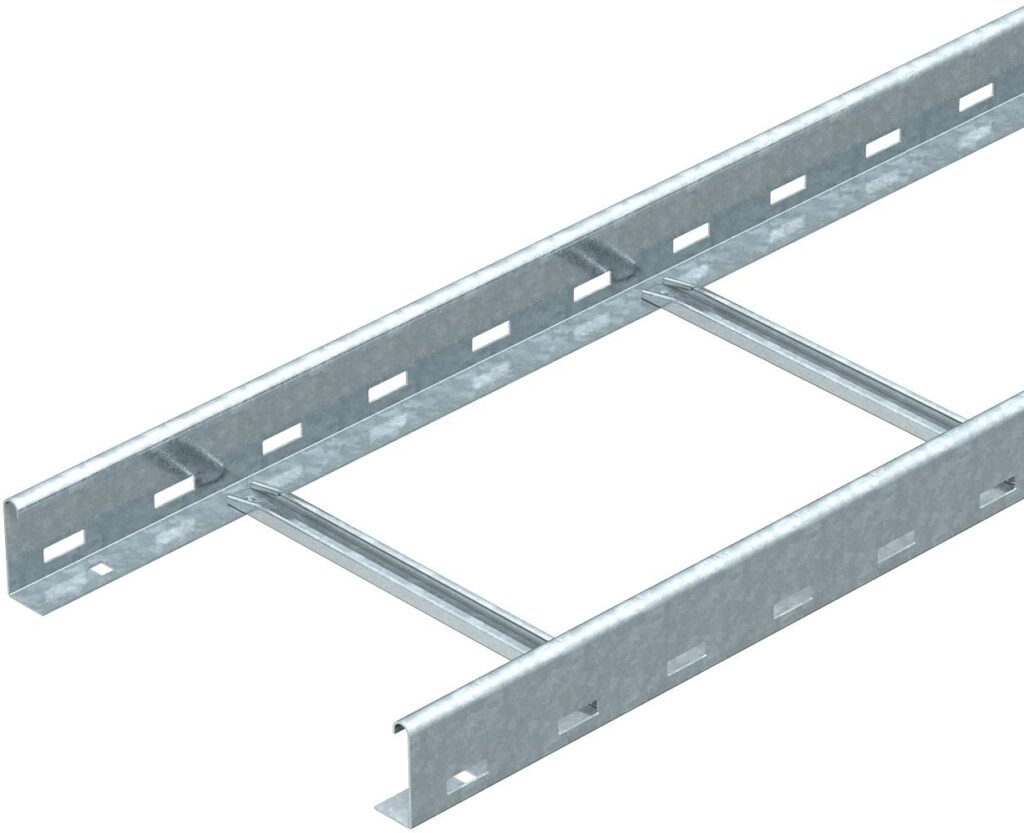

LEITOS REBITADOS PARA CABOS
Os leitos rebitados da OBO são ideais para instalações internas leves, que demandam boa ventilação e praticidade. São compatíveis com a linha completa de acessórios OBO, oferecendo uma solução confiável para ambientes prediais e industriais de baixa demanda estrutural.
Altura padrão: 60 mm.
Largura: até 600 mm.
Perfuração contínua nos perfis laterais e nos degraus.
Fixação direta dos cabos com abraçadeiras tipo U.
Instalação simplificada em paredes, tetos ou suportes leves.
Acabamentos disponíveis: galvanizado a fogo, pré-zincado e inox A2/A4.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!

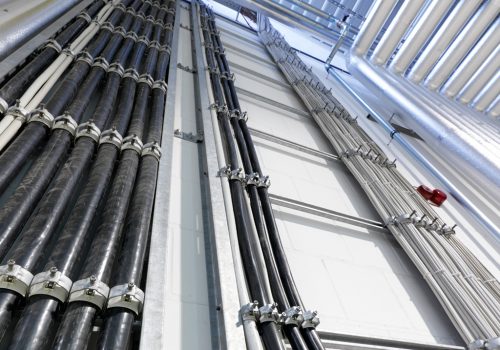

LEITOS VERTICAIS PARA CABOS
Os leitos verticais da OBO foram desenvolvidos para a condução segura de cabos em trajetos verticais e são utilizados em diversas situações onde há variação de níveis entre ambientes. São indicados para instalações que demandam subidas ou descidas de cabos, com reforços estruturais adequados para diferentes necessidades.
SLL 60
SLM 50
SLS 80

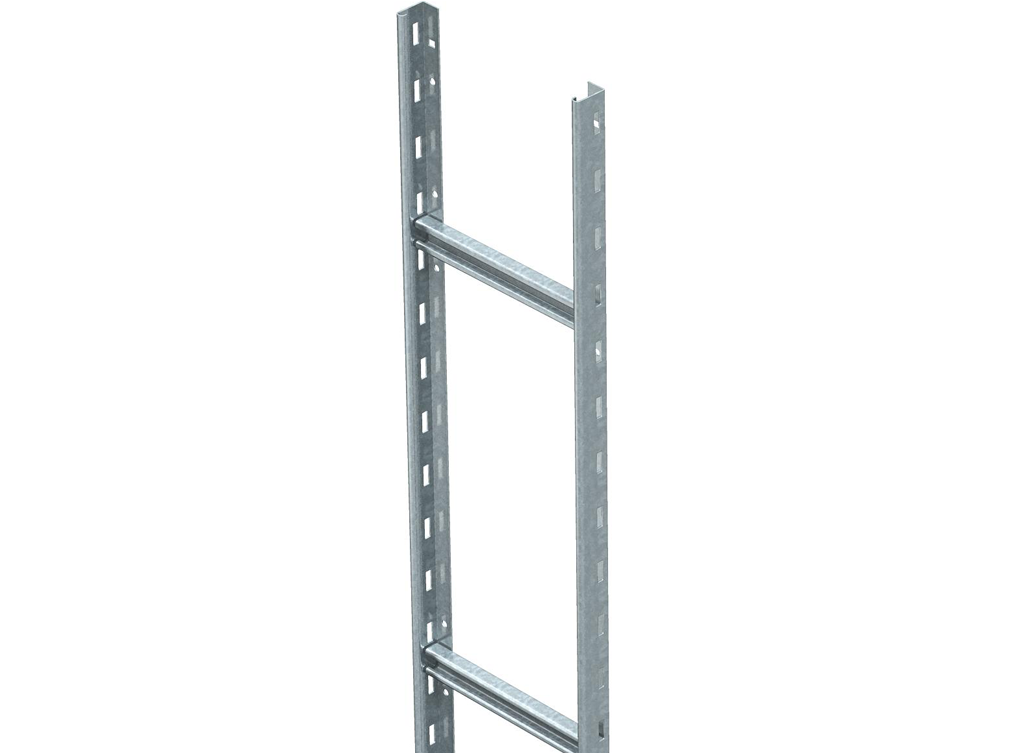

SLL 60 – Leito Vertical de Carga Média
Indicado para trajetos verticais de baixa a média complexidade, como em painéis, salas técnicas e áreas com variação de nível. Une leveza à resistência estrutural ideal para aplicações verticais comuns.
Altura lateral: 60 mm.
Estrutura leve e de fácil instalação.
Fixação com suportes WB e ancoragens.
Compatível com tampas, espaçadores e elementos de fixação.

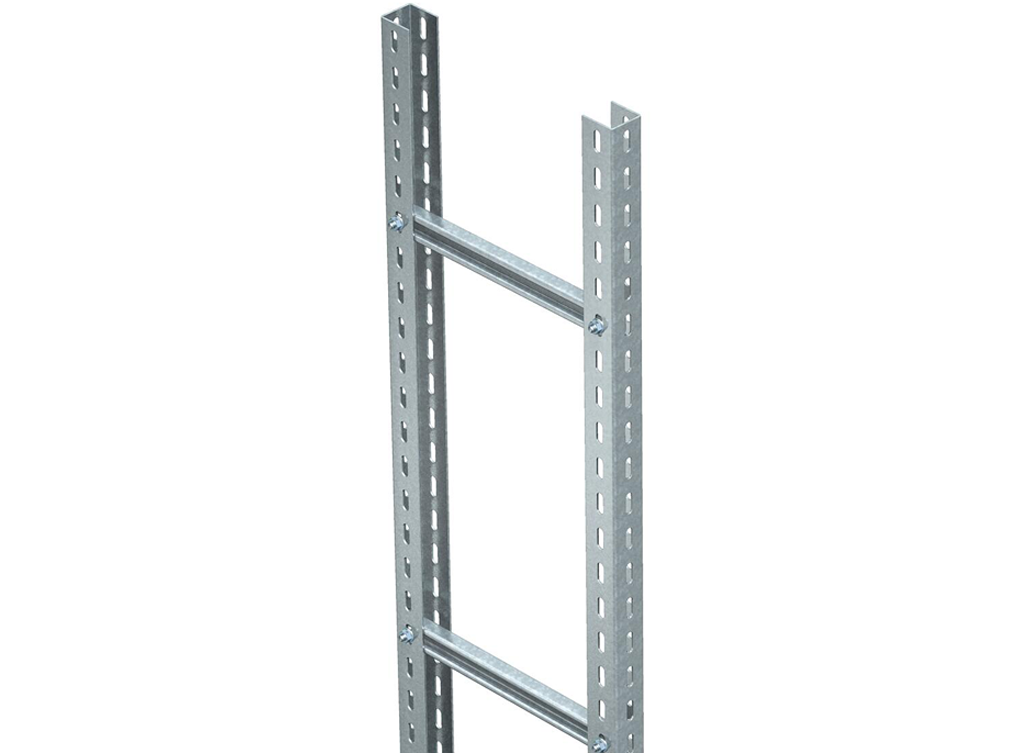

SLM 50 – Leito Vertical Reforçado
Versão robusta com perfis em U para cargas pesadas.
Altura lateral: 50 mm.
Fixação por cantoneiras metálicas e suportes em U.
Ideal para áreas industriais e estruturas metálicas.
Compatível com suportes BW e trilhos MS 4022.

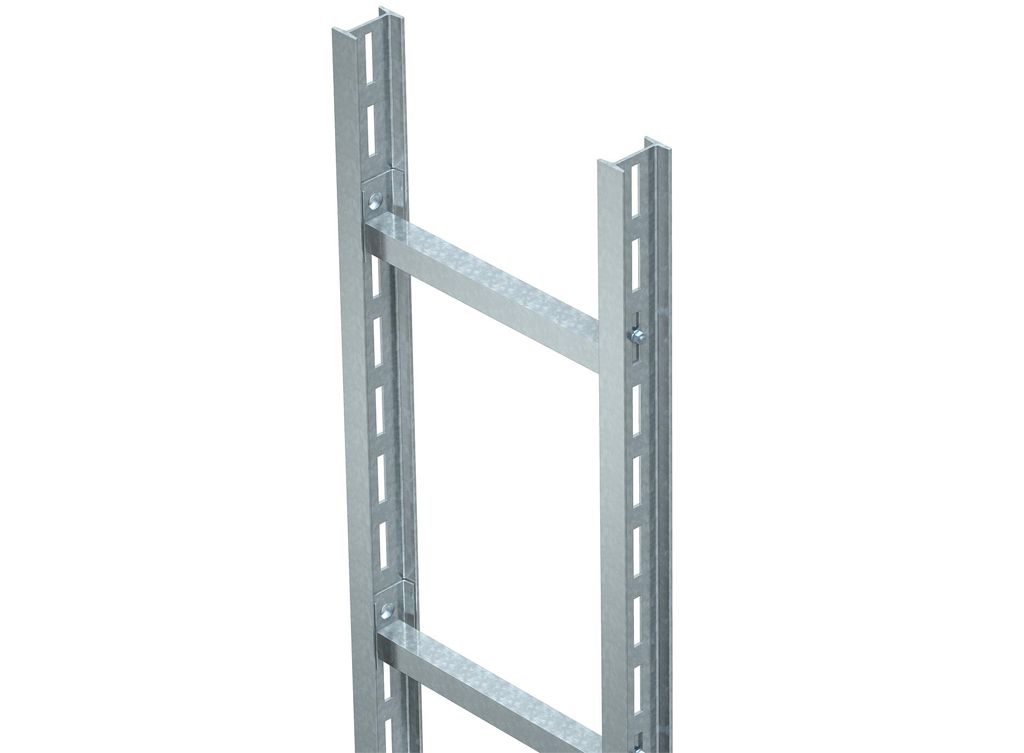

SLS 80 – Leito Vertical Industrial
Indicado para ambientes críticos e projetos de grande porte.
Altura lateral: 80 mm.
Perfis estruturais tipo I.
Aplicação em montagens modulares, de piso a teto.
Fixação com assentos de degrau, trilhos e chumbadores.
Ideal para subidas robustas e ambientes agressivos.
FALE COM A NOSSA EQUIPE DE
VENDAS AGORA!
